Karmada

资料

背景

karmada是由华为开源的云原生多集群容器编排平台，在kubernetes Federation v1, v2（kubefed）的基础上发展而来，吸取了其经验和教训，kubefed项目目前已经被放弃；
其特点是在保存原有k8s资源定义API不变的情况下，通过添加与多云应用资源编排相关的一套新的API和控制面板组件，为用户提供多云/多集群容器部署，实现扩展、高可用等目标；

如下图所示为kubefed v2接入vs时需要定义的CRD，因此接入kubefed是需要对原始k8s资源进行改造，对用户不友好：

apiVersion: types.kubefed.io/v1beta1
kind: FederatedVirtualService
metadata:
  name: service-route
  namespace: default
spec:
  placement:
    clusters:
    - name: cluster1
    - name: cluster2
    - name: cluster3
  template:
    metadata:
      name: service-route
    spec:
      gateways:
      - service-gateway
      hosts:
      - '*'
      http:
      - match:
        - uri:
            prefix: /
        route:
        - destination:
            host: service-a-1
            port:
              number: 3000

部署

注意

跨集群的pod网络通信可以接入如Submariner这种开源方案
In order to prevent routing conflicts, Pod and Service CIDRs of clusters need non-overlapping
要开启multi-cluster service，需要安装ServiceExport和ServiceImport

架构

核心组件有：karmada apiserver, karmada controller manager, karmada scheduler；
karmada apiserver是在k8s apiserver的基础上开发的，所以功能与k8s apiserver类似；
karmada scheduler是集群调度器，即完成在资源下发阶段，为资源选择合适集群的目标；
karmada controller manager如下图所示，集成了4个controller：
- Cluster Controller 将k8s集群连接到karmada，为每个集群都创建了一个Cluster资源对象，来管理集群的生命周期；
- Policy Controller 监视PropagationPolicy对象，当该CRD创建时，controller会选择与resourceSelector匹配的一组资源，为每个单独的联邦资源对象创建ResourceBinding对象；
- Binding Controller 监视ResourceBinding对象，为每个带有单个资源manifest的集群创建一个Work对象；
- Executioin Controller 监视Work对象，当资源创建时，controller会把资源下发到成员集群中；

Arch

资源下发四个阶段

karmada下的资源配置下发会经历4个阶段：Resource Template -> Propagation Policy -> Resource Binding -> Override Policy；
Resource Template阶段：是定义资源模板，其可直接套用原生k8s的配置，无需进行改造；
Propagation Policy阶段：为通过PropagationPolicy API来定义多集群的调度要求，CRD定义源码在这；
- 支持1:N的策略映射机制，无需为每个联邦应用都标明调度约束；
- 使用默认策略的情况下，用户可以直接与k8s API交互；
Resource Binding阶段：此时应用会为每个联邦应用创建一个ResourceBinding资源，用于关联其PropagationPolicy资源，该CRD定义源码在这
Override Policy阶段：为每个ResourceBinding资源执行集群级别的差异化配置改写，其CRD定义源码在这

Karmada资源下发

组件特性

PropagationPolicy

重调度：`karmada-descheduler` and `karmada-scheduler-estimator`

`karmada-descheduler`

可根据成员集群内实例状态变化，主动触发重调度；

`karmada-scheduler-estimator`

为调度器提供更精确的成员集群运行实例的期望状态；

Karmada Install

环境准备

安装k8s；

如k8s主机是配置的域名，因karmada-controller需要通过该域名如atms-00.vm访问目标集群，所以需要在karmada机器的coredns上配置如下IP映射：

#  kubectl edit cm -n kube-system coredns  -o yaml
        hosts {
          10.13.149.88 atms-01.vm
          10.13.148.34 atms-02.vm

          fallthrough
        }

install

安装cli：

curl -s https://raw.githubusercontent.com/karmada-io/karmada/master/hack/install-cli.sh | sudo INSTALL_CLI_VERSION=1.8.1 bash
curl -s https://raw.githubusercontent.com/karmada-io/karmada/master/hack/install-cli.sh | sudo INSTALL_CLI_VERSION=1.8.1 bash -s kubectl-karmada

初始化karmada

sudo kubectl karmada init --kubeconfig ~/.kube/config

#mkdir -p $HOME/.kube
sudo cp -i /etc/karmada/karmada-apiserver.config $HOME/.kube/karmada-apiserver.config
# sudo cp -i /etc/karmada/karmada-apiserver.config $HOME/.kube/karmada-apiserver.config
sudo chown $(id -u):$(id -g) $HOME/.kube/karmada-apiserver.config

Karmada有两个context: karmada-apiserver和karmada-host，可通过kubectl config view查看所有集群：

karmada-apiserver

切换Context：kubectl config use-context karmada-apiserver --kubeconfig ~/.kube/karmada-apiserver.config
该Context是与Karmada控制面板交互时使用的主要kubeconfig；

karmada-host

切换Context：kubectl config use-context karmada-host --kubeconfig ~/.kube/karmada-apiserver.config
该Context仅用于调试Karmada对hostcluster的安装；

join集群

# 先更改当前member集群的名
kubectl config rename-context kubernetes-admin@kubernetes atms-01

# register
kubectl karmada --kubeconfig ~/.kube/karmada-apiserver.config  join atms-01 --cluster-kubeconfig=$HOME/.kube/config

# check
kubectl get clusters --kubeconfig ~/.kube/karmada-apiserver.config

uninstall

命令如下：

kubectl --kubeconfig /etc/karmada/karmada-apiserver.config get clusters
sudo rm -rf /var/lib/karmada-etcd

特性

Karmada集群中，Namespace资源是会被自动分发到集群成员中，这个功能是由Karmada-controller-manager组件中的namespace controller负责，可以通过配置Karmada控制器来进行配置，配置后，用户可以通过ClusterPropagationPolicy资源指定Namespace资源的分发策略；(参考)

Karmada直接操作pod

查询目标集群pod日志：

karmadactl  --kubeconfig ~/.kube/karmada-apiserver.config -C atms-01  logs -f  nginx-76d6c9b8c-th7qp

exec进目标集群pod容器：

karmadactl  --kubeconfig ~/.kube/karmada-apiserver.config -C atms-01  exec -it  nginx-76d6c9b8c-th7qp bash

Resource Propagating

https://karmada.io/zh/docs/userguide/scheduling/resource-propagating

Propagation API

Karmada提供两种资源分发API：PropagationPolicy和ClusterPropagationPolicy
PropagationPolicy：只能作用于同一命名空间下资源的分发策略；
ClusterPropagationPolicy：可以作用于所有命名空间下资源的分发策略；
更新PropagationPolicy的目标集群，会立刻对资源产生作用，如PropagationPolicy先将deployment分发到集群A，更新PropagationPolicy将deployment分发到集群B后，集群A的pod会被清理掉；
删除PropagationPolicy不会自动删除分发出去的资源；

Cluster Selector

LabelSelector

apiVersion: policy.karmada.io/v1alpha1
kind: PropagationPolicy
spec:
  placement:
    clusterAffinity:
      labelSelector:
        matchLabels:
          location: us

---
apiVersion: policy.karmada.io/v1alpha1
kind: PropagationPolicy
spec:
  placement:
    clusterAffinity:
      labelSelector:
        matchExpressions:
        - key: location
          operator: In
          values:
          - us

FieldSelector

spec:
  placement:
    clusterAffinity:
      fieldSelector:
        matchExpressions:
        - key: region
          operator: NotIn
          values:
          - cn-south-1

ClusterNames

spec:
  placement:
    clusterAffinity:
      clusterNames:
        - member1
        - member2

ExcludeClusters

spec:
  placement:
    clusterAffinity:
      exclude:
        - member1
        - member3

也支持基于污点的集群调度；

Replicas调度策略

.spec.placement.replicaScheduling字段代表了处理带有.replicas属性的资源如deployment, statefulsets, CRDs的副本分发策略；（CRDs可以通过自定义资源解释器来支持）

两种Replicas调度类型

作用于.spec.placement.replicaScheduling.replicaSchedulingType

Duplicated：候选集群中副本数一样，如.replicas=3，则每个集群都是3个副本；
Divided：候选集群中副本数一起划分，划分策略通过.spec.placement.replicaScheduling.replicaDivisionPreference字段来决定；

副本划分策略`ReplicaDivisionPreference`

仅在.replicaSchedulingType: Divided时生效

Aggregated: 根据集群资源的情况，将尽可能少的副本数划分到集群中；
Weighted: 根据WeightPreference策略，按比例划分副本数；

WeightPreference策略

StaticWeightList: 静态权重分配；
DynamicWeight : 根据动态权重因子来动态决定副本数，当前支持的因子有：AvailableReplicas，即根据集群能运行的副本数量上限，按比例在集群间划分；

Propagation优先级

PropagationPolicy的优先级 > ClusterPropagationPolicy优先级；
显式优先级：通过字段.priority: 0来指定；
隐式优先级：参考文档，根据集群筛选的selector类型，分三种优先级；

自定义资源解释器

https://github.com/karmada-io/karmada/tree/master/docs/proposals/resource-interpreter-webhook

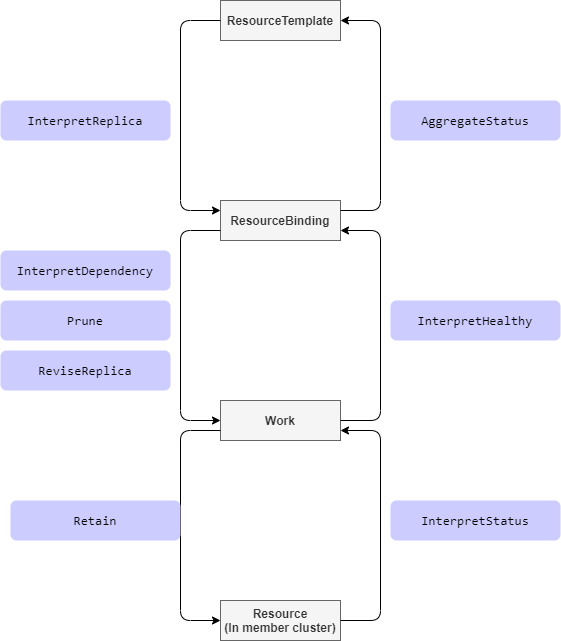

自定义资源解释器作用阶段

Interpret Ops

Retain的理解：
karmada控制面板会将资源状态同步到worker集群，而如果用户直接在worker集群修改了一些字段，如.replicas，则不会生效，因为还是会被karmada执行sync过程覆盖回去，如修改上述workload资源，改.replicas从2改为1，但过一会看，.replicas仍然还是2，而Retain机制，就是在karmada binding过程，让目标资源对象使用worker集群中的目标值，而不是karmada计算出来的值，这样就实现了资源值可由目标集群中的组件进行控制的目标；

func (e *workloadInterpreter) responseWithExploreRetaining(desiredWorkload *workloadv1alpha1.Workload, req interpreter.Request) interpreter.Response {
	if req.ObservedObject == nil {
		err := fmt.Errorf("nil observedObject in exploreReview with operation type: %s", req.Operation)
		return interpreter.Errored(http.StatusBadRequest, err)
	}
	observerWorkload := &workloadv1alpha1.Workload{}
	err := e.decoder.DecodeRaw(*req.ObservedObject, observerWorkload)
	if err != nil {
		return interpreter.Errored(http.StatusBadRequest, err)
	}

	// Suppose we want to retain the `.spec.paused` field of the actual observed workload object in member cluster,
	// and prevent from being overwritten by karmada controller-plane.
	wantedWorkload := desiredWorkload.DeepCopy()
	wantedWorkload.Spec.Paused = observerWorkload.Spec.Paused
	marshaledBytes, err := json.Marshal(wantedWorkload)
	if err != nil {
		return interpreter.Errored(http.StatusInternalServerError, err)
	}
	return interpreter.PatchResponseFromRaw(req.Object.Raw, marshaledBytes)

ReviseReplica机制：
就是允许karmada修改CRD中的.replicas属性

Demo

https://github.com/karmada-io/karmada/tree/master/examples/customresourceinterpreter

interpreter webhook的实现可以直接在yaml ResourceInterpreterWebhookConfiguration中用lua脚本实现，也可以通过Go语言实现（参考：examples/customresourceinterpreter/webhook/app/webhook.go）

进入karmada项目目录，生成部署目录：mkdir deploy；

执行步骤

# 创建CRD
kkm apply -f examples/customresourceinterpreter/apis/workload.example.io_workloads.yaml

分发CRD，命令：kkm apply -f deploy/workload-crd-cpp.yaml

# workload-crd-cpp.yaml
apiVersion: policy.karmada.io/v1alpha1
kind: ClusterPropagationPolicy
metadata:
  name: workload-crd-cpp
spec:
  resourceSelectors:
    - apiVersion: apiextensions.k8s.io/v1
      kind: CustomResourceDefinition
      name: workloads.workload.example.io
  placement:
    clusterAffinity:
      clusterNames:
        - atms-01
        - member1

在worker集群验证CRD：kubectl get crds | grep workloads

创建webhook服务：

# 1. 编辑配置
cp examples/customresourceinterpreter/karmada-interpreter-webhook-example.yaml deploy/karmada-interpreter-webhook-example.yaml
vim deploy/karmada-interpreter-webhook-example.yaml
#    修改其Service的`.spec.type: ClusterIP`

# 2. 创建资源
# 注意：这里是在host k8s上创建
kubectl apply -f deploy/karmada-interpreter-webhook-example.yaml

创建ResourceInterpreterWebhookConfiguration

# 准备karmada根证书，用于与karmada-apiserver通信
export ca_string=$(cat /etc/karmada/pki/ca.crt | base64 | tr "\n" " "|sed s/[[:space:]]//g)
# 更新deploy/webhook-configuration.yaml配置
# 这里的target host直接使用上面创建的service: `karmada-interpreter-webhook-example.karmada-system.svc`
# 证书已经支持了改域名：*.karmada-system.svc
sed -i'' -e "s/{{caBundle}}/${ca_string}/g" -e "s/{{karmada-interpreter-webhook-example-svc-address}}/karmada-interpreter-webhook-example.karmada-system.svc/g" "deploy/webhook-configuration.yaml"
# 创建与验证
kkm apply -f deploy/webhook-configuration.yaml
kkm get resourceinterpreterwebhookconfiguration  examples

准备CRD Workload的分发策略配置：

# vim deploy/workload-propagationpolicy.yaml
apiVersion: policy.karmada.io/v1alpha1
kind: PropagationPolicy
metadata:
  name: nginx-workload-propagation
spec:
  resourceSelectors:
    - apiVersion: workload.example.io/v1alpha1
      kind: Workload
      name: nginx
  placement:
    clusterAffinity:
      clusterNames:
        - atms-01
        - member1
    replicaScheduling:
      replicaDivisionPreference: Weighted
      replicaSchedulingType: Divided
      weightPreference:
        staticWeightList:
          - targetCluster:
              clusterNames:
                - atms-01
            weight: 2
          - targetCluster:
              clusterNames:
                - member1
            weight: 1

创建Workload的分发策略配置：kkm apply -f deploy/workload-propagationpolicy.yaml

因默认karmada webhook secret没有创建，这里创建出来：

# artifacts/deploy/deploy-karmada.sh
export CERT_DIR="/etc/karmada/pki"
KARMADA_CRT=$(base64 < "${CERT_DIR}/karmada.crt" | tr -d '\r\n')
KARMADA_KEY=$(base64 < "${CERT_DIR}/karmada.key" | tr -d '\r\n')

cp artifacts/deploy/karmada-webhook-cert-secret.yaml deploy/
sed -i'' -e "s/{{server_key}}/${KARMADA_KEY}/g" deploy/karmada-webhook-cert-secret.yaml
sed -i'' -e "s/{{server_certificate}}/${KARMADA_CRT}/g" deploy/karmada-webhook-cert-secret.yaml

kubectl apply -f deploy/karmada-webhook-cert-secret.yaml
kubectl get secret -n karmada-system

如karmada-host k8s的karmada-system下没有kubeconfig secret（默认是创建了的），则通过如下命令创建：

# 下面的secret默认已经存在于host k8s上，不用创建
cp artifacts/deploy/secret.yaml  deploy/
ROOT_CA_FILE=${CERT_DIR}/ca.crt
ROOT_CA_KEY=${CERT_DIR}/ca.key
KARMADA_CRT=$(base64 < "${CERT_DIR}/karmada.crt" | tr -d '\r\n')
KARMADA_KEY=$(base64 < "${CERT_DIR}/karmada.key" | tr -d '\r\n')
sed -i'' -e "s/{{client_crt}}/${KARMADA_CRT}/g" deploy/secret.yaml
sed -i'' -e "s/{{client_key}}/${KARMADA_KEY}/g" deploy/secret.yaml
kubectl apply -f deploy/secret.yaml

等待webhook deployment起来，可以去karmada-host主机上查看：

wps@atms-01:~/karmada$ kubectl get pod -n karmada-system | grep karmada-interpreter-
karmada-interpreter-webhook-example-5b4c6c455b-hrh9g   1/1     Running   0              66m

接下来就是部署测试用例，并校验效果：

kkm apply -f deploy/workload-interpret-test.yaml
kkm get workload nginx -o yaml  # 查看status
kkm get rb  nginx-workload -o yaml  # 查看binding状态

Go实现ResourceInterpreterWebhook逻辑

参考：examples/customresourceinterpreter/webhook/app/webhook.go
